313 GC

313 GC

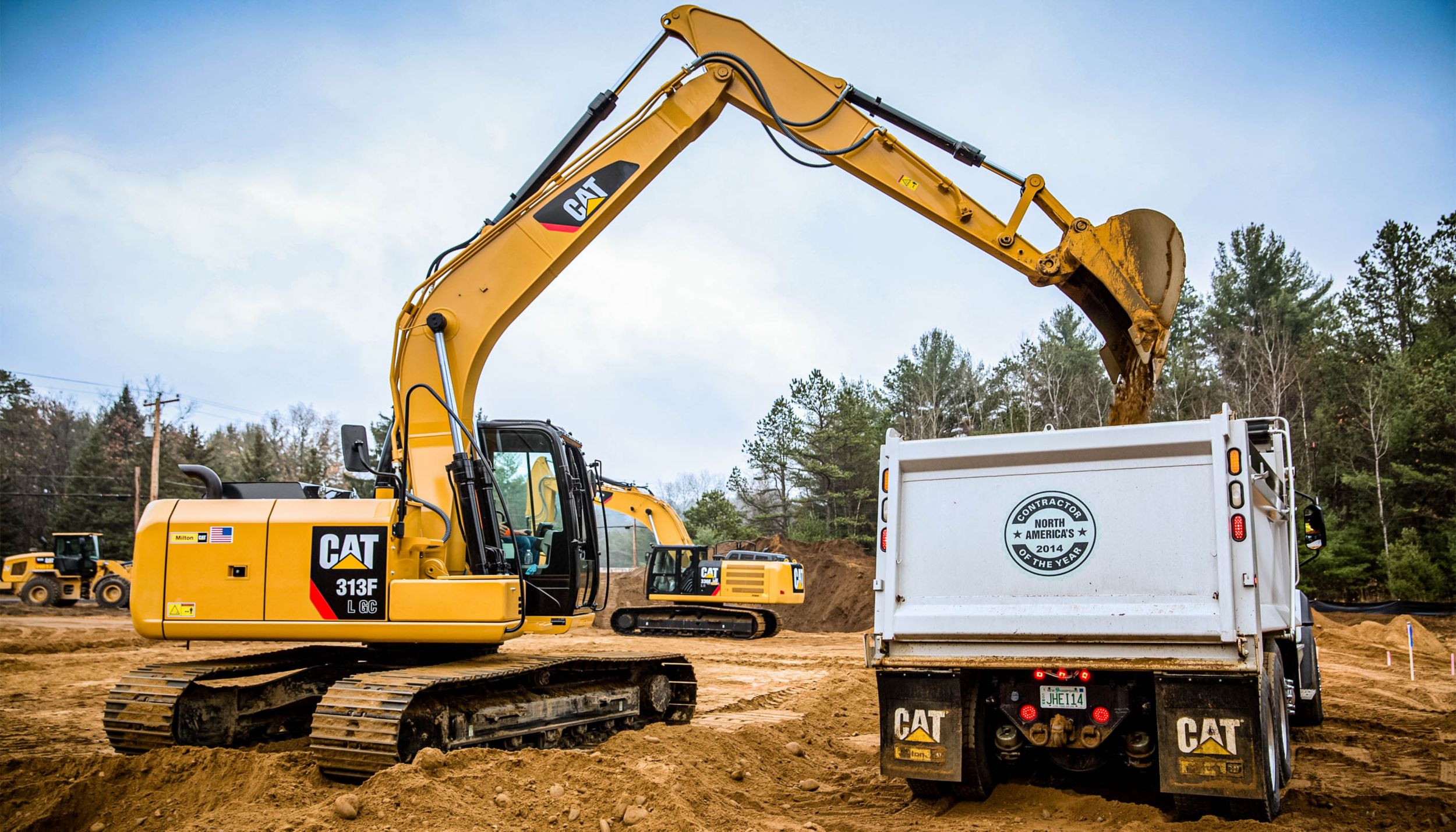

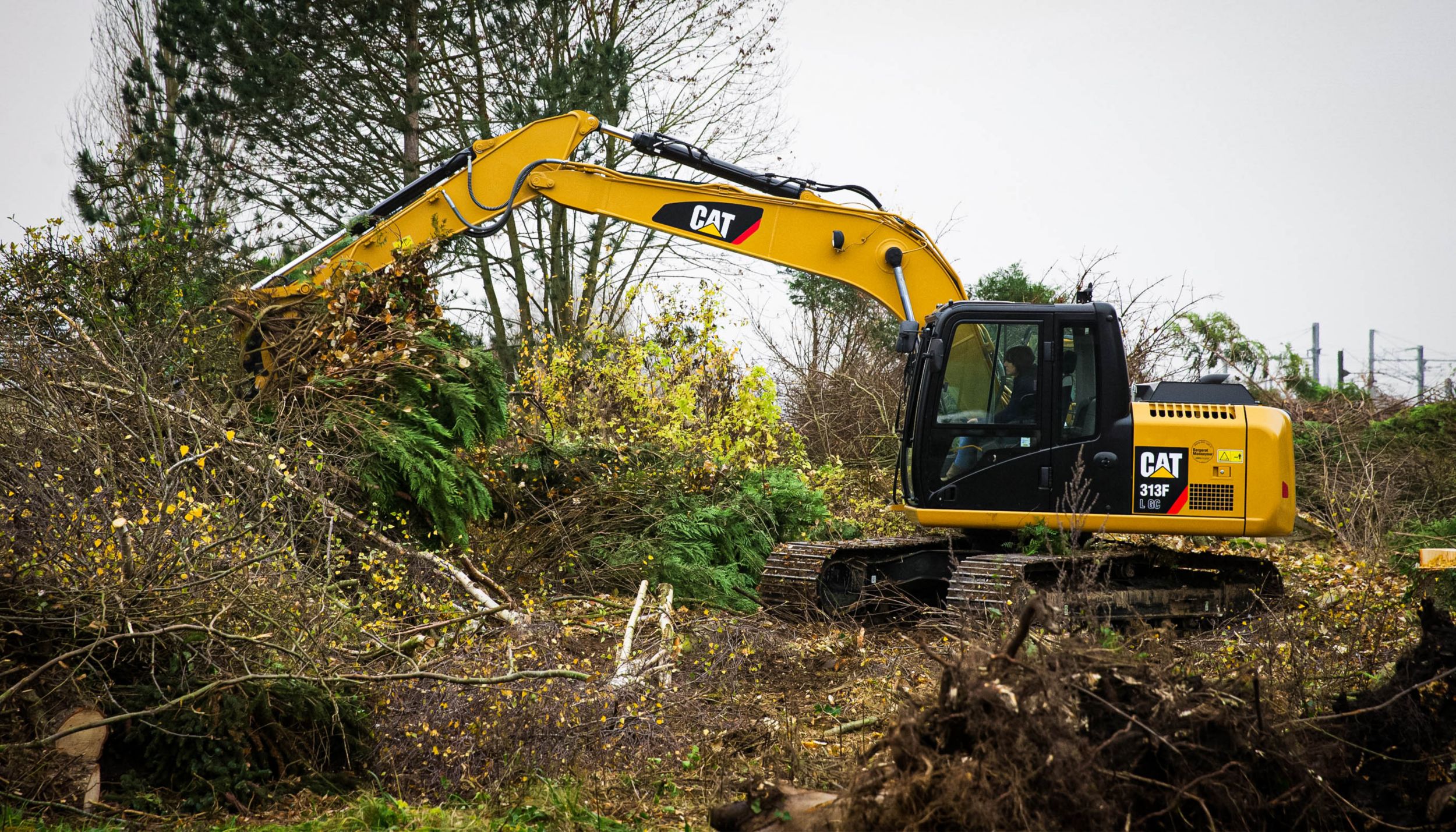

Cat® 313 GC ekskavatör, hafif ile orta hizmet tipi uygulamalarınız için güçlü, güvenilir ve saat başına düşük maliyetli bir çözümdür. Yakıt verimliliği sunan Cat C3.6 motora ve basitleştirilmiş hidrolik sistem ve sağlam iskelet ve komponentlere sahip 313 GC, size tasarruf ve rahatlık sunar.

Motor Gücü - ISO 9249 70 HP 52 kW
Çalışma Ağırlığı 29.1 lb 13.2 kg
Maksimum Kazı Derinliği 18.17 ft 5.53 mm

Teknik Özellikler

Motor
Motor Gücü - ISO 9249 70 HP 52 kW
Motor Modeli C3.6 C3.6
Motor Gücü - ISO 14396 74 HP 55 kW
İç çap 3.9 in 98 mm
Strok 4.33 in 120 mm
Silindir Hacmi 207 in³ 3.6 l
Net Volan Gücü 70 HP 52 kW
Brüt Güç - SAE J1995 74 HP 55 kW
Ağırlıklar
Çalışma Ağırlığı 29.1 lb 13.2 kg
Çalışma Aralıkları ve Kuvvetler
Maksimum Kazı Derinliği 18.17 ft 5.53 mm
Bom Uzanma 4,65 m (15 ft 3 inç) Uzanma 4,65 m (15 ft 3 inç)
Stik R 2,5 (8 ft 2 inç) R 2,5 (8 ft 2 inç)
Kova GD 0,53 m³ (0,69 yd³) GD 0,53 m³ (0,69 yd³)
Zemin Seviyesinde Maksimum Uzanma 26.83 ft 8.17 mm
Maksimum Yükleme Yüksekliği 20 ft 6.1 mm
Minimum Yükleme Yüksekliği 6.67 ft 2.02 mm
2.440 mm (8 fit) Taban Seviyesi için Maksimum Derinlik Kesme 8.7 ft 5.33 mm
Maksimum Dikey Duvar Kazı Derinliği 16.42 ft 5 mm
Kova Kazma Kuvveti - ISO 21.4 lbf 95 kN
Stik Kazma Kuvveti - ISO 14.6 lbf 65 kN
Hidrolik Sistemi
Ana Sistem - Maksimum Akış 247 litre/dak 247 litre/dak
Maksimum Basınç - Ekipman 4.424 psi 35 MPa
Maksimum Basınç - Dönüş 3336 psi 26 MPa
Maksimum Basınç - Seyir 4.424 psi 35 MPa
Dönüş Mekanizması
Dönüş Hızı 11.7 r/min 11.7 r/min
Maksimum Dönüş Torku 22.791 ft·lbf 30.9 kN·m
Servis Dolum Kapasiteleri
Yakıt Deposu Kapasitesi 66 gal (US) 258 l
Soğutma Sistemi 4.7 gal (US) 15 l
Motor Yağı 2.1 gal (US) 8 l
Dönüş Tahriki 0.8 gal (US) 3 l
Nihai Tahrik - Her Biri 0.8 gal (US) 3 l
Hidrolik Sistem - Depo Dahil 164 gal (US) 85 l
Hidrolik Deposu 23.9 gal (US) 70 l
Nihai Tahrik 0.8 gal (US) 3 l
Boyutlar
Bom Uzanma 4,65 m (15 ft 3 inç) Uzanma 4,65 m (15 ft 3 inç)
Stik R 2,5 (8 ft 2 inç) R 2,5 (8 ft 2 inç)
Kova GD 0,53 m³ (0,69 yd³) GD 0,53 m³ (0,69 yd³)
Nakliye Yüksekliği - Kabinin Üstü 9.42 ft 2.87 mm
Nakliye Uzunluğu 25 ft 7.619 mm
Nakliye Uzunluğu (Bıçaklı) 26.1 ft 7.96 mm
Arka Kule Dönüşü Yarıçapı 7 ft 2.17 mm
Arka Ağırlık Mesafesi 2.92 ft 880 mm
Yerden Yükseklik 1.42 ft 440 mm
Palet Uzunluğu 12.33 ft 3750 mm
Silindirlerin Merkezine Uzunluk 10 ft 3.04 mm
Palet Ölçüsü 6.5 ft 1.99 mm
Nakliye Genişliği 8.8 ft 2.69 mm
Hidrolik Sistem
Pilot Sistem - Maksimum Basınç 598 psi 4.12 kPa
Ana Sistem - Maksimum Akış - Toplam 63.4 gal/min 240 l/min
Makine Ağırlığı
Çalışma Ağırlığı* 29.1 lb 13.2 kg

Avantaj ve Özellikler

PERFORMANS VE ÜRETKENLİK

  • Otomatik motor devri kontrolü (AEC) ile yüksüz veya hafif yükle çalışma koşullarında otomatik olarak motor devrini düşürün ve yakıt tüketimini minimuma indirin.
  • Standart tek dokunuşlu düşük rölanti sistemi, düğmeye tek bir dokunuşla motor devrini anında 1100 dv/dk'ye düşürerek yakıt tasarrufu sağlar. Düğmeye tekrar basarak veya kumanda kollarını oynatarak motor devrini gaz kelebeği konumuna geri getirebilirsiniz.
  • Cat C3.6 motoru, ABD EPA Tier 4 Final ve EU Stage IIIB emisyon standartlarını karşılar; turbo koruması ve servis ömrünü uzatan, bakım gerektirmeyen emisyon paketi ile donatılmıştır.
  • Motor, dizel egzoz sıvısı (DEF) gerektirmez.
  • Deniz seviyesinden 2300 m'ye (7545 ft) varan irtifalarda motor gücünde düşme olmadan çalışın.
  • Soğuğun sizi işinizden alıkoymasına izin vermeyin. Makine, standart -18 °C (0 °F) soğuk çalıştırma özelliğine sahiptir. Opsiyonel -25 °C (-13 °F) soğukta çalıştırma paketi de mevcuttur.
  • İşinizde ihtiyaç olan stik ve kova kuvvetini almak için mutlak iş gereksinimlerini yüke duyarlı pompa ve ana kontrol valfi ile hesaplayın.
  • Rölantide motor durdurma sistemi ile emisyonları azaltın, yakıttan tasarruf sağlayın ve servis aralıklarını uzatın.
  • Product Link™, her tip ve marka makinelerinizden verileri otomatik olarak ve doğru şekilde toplar. Konum, saat, yakıt kullanımı, üretkenlik, rölanti süresi, bakım ikazları, arıza kodları ve makine sağlığı gibi bilgiler web ve mobil uygulamalar vasıtasıyla çevrimiçi görüntülenebilir.

DAHA DÜŞÜK BAKIM MALİYETLERİ

  • İşinize daha çok, yağlamaya daha az zaman harcayın. Ön bağlantı gresleme aralıkları 500 saattir.
  • Basitleştirilmiş hidrolik düzeni ile sürtünmeyi ve basınç düşmelerini azaltın. Akış toplama sistemi daha kısa borular ve hatlar kullanır ve valf bloğunda bulunan pilot manifoldu sayesinde pilot pompası ve filtresi ihtiyacını ortadan kaldırır.

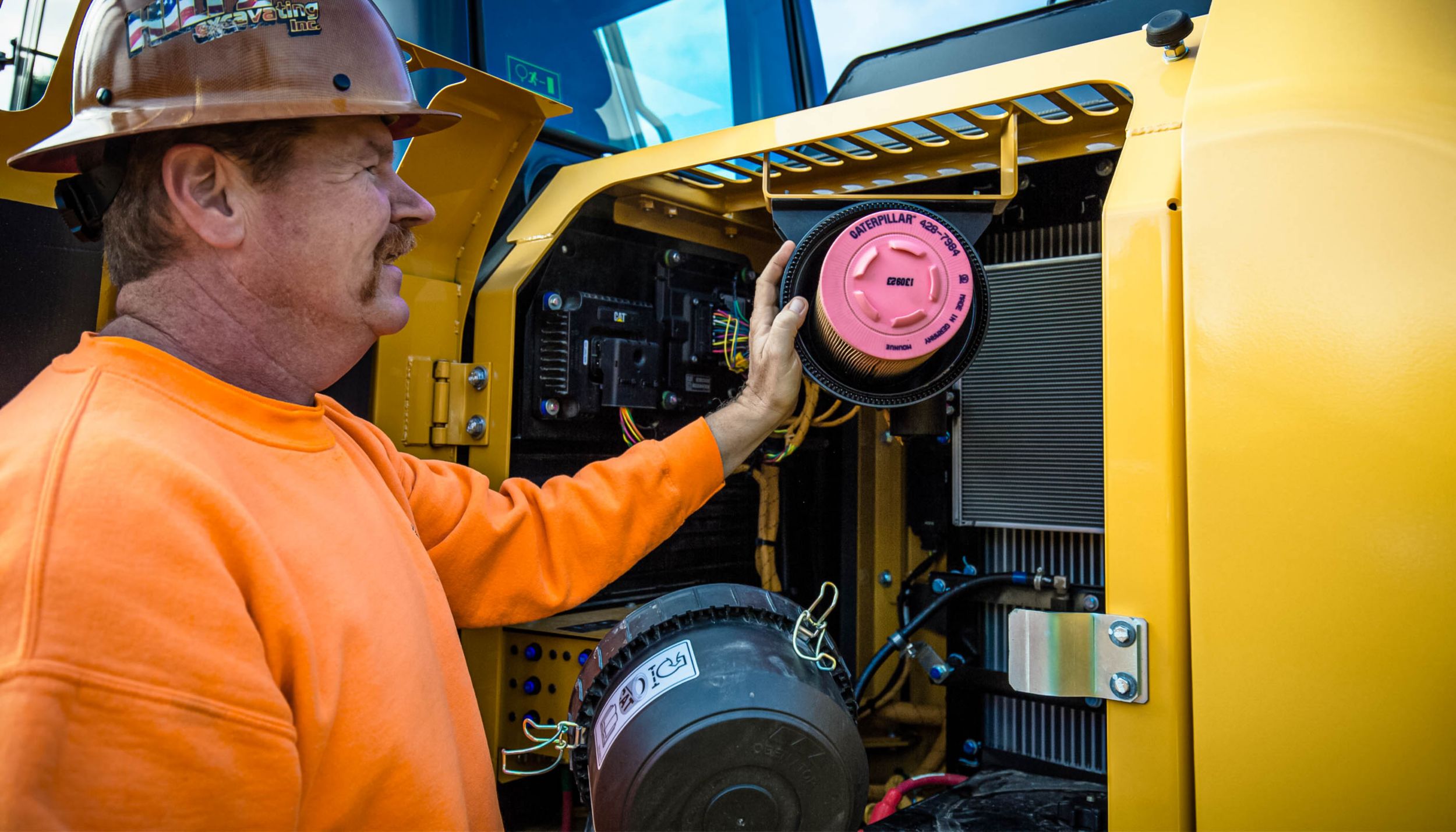

  • Filtre bakım süresini azaltın. Düşük basınçlı yakıt sistemi ve manuel yakıt besleme pompası, birden çok filtreye olan ihtiyacı azaltır; motorun dizel partikül filtresi kompakt bir yapıya sahiptir ve bakım gerektirmez.
  • İki seviyeli yakıt filtreleme sistemi, motoru kirli dizel yakıttan korur.
  • Zemin seviyesindeki pek çok rutin servis ve bakım noktası ile makineniz için daha hızlı kontrol ve servis gerçekleştirin. Gruplanmış filtreler ve geniş servis kapakları; radyatör, pompa, hava filtresi ve motor bölmelerine kolay erişime olanak tanır.
  • Yeniden tasarlanmış soğutma paketini kolayca temizleyin. Radyatör, yağ soğutucusu ve klima yoğunlaştırıcısı arasında daha fazla mesafe olması, kalıntıların bir hava üfleciyle kolayca giderilmesini sağlar.

GÜVENEBİLECEĞİNİZ GÜVENİLİRLİK

  • Aşınmaya karşı yıllarca dayanacağı konusunda makinenize güvenin. Bomlar ve stikler bölme plakalı olarak ve robot kaynağı ile üretilmiştir. Yüksek gerilimli bölgeler, kalın çok plakalı imalat unsurları, döküm ve dövme malzemelerden yapılma geniş kutu kesitli yapılar kullanılarak üretilmiştir.

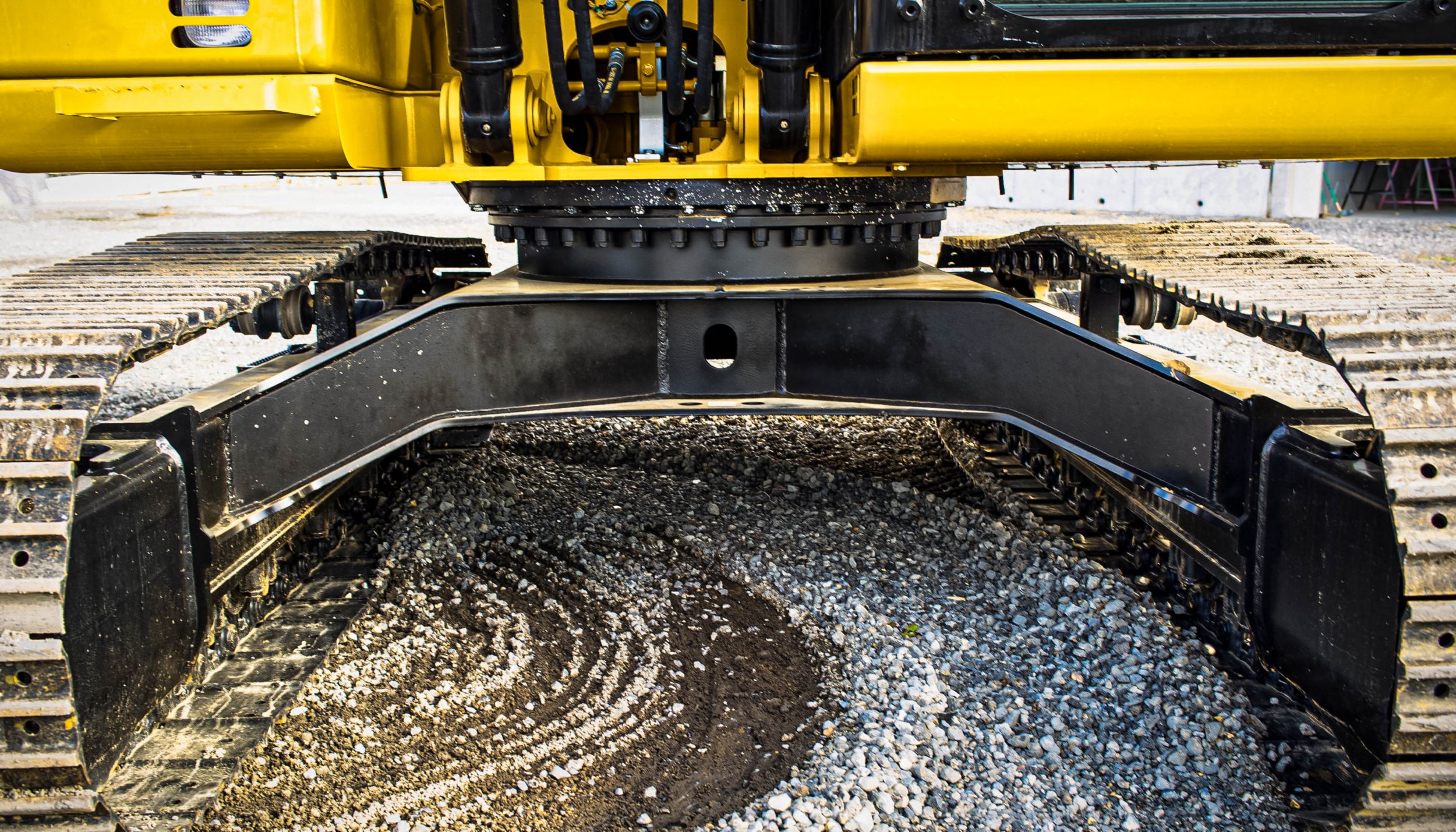

  • Üst şaside ağır hizmet tipi kabini desteklemek üzere özel olarak tasarlanmış bağlantı komponentleri kullanılır. Alt şasi de komponent dayanıklılığını artırmak üzere güçlendirilmiştir.
  • Sağlam alt korumalar, dönüş sırasında ve hidrolik şoklara bağlı olarak zarar görebilecek makine komponentlerini korur.
  • Stik silindirleri, strok sonu darbesini azaltarak makine ömrünü uzatır.
  • Standart 2,45 mt (2,7 ton) arka ağırlık ile çeşitli uygulamalarda dengeyi koruyun.
  • Ayrıca, ataşman bağlantısı pimlerinin iç yatak yüzeyleri, servis aralıklarını genişletmek ve makinenizin çalışma zamanını artırmak amacıyla kendi kendini yağlayan bir yatak ile kaynaklanmıştır.
  • Uzun kaynaklı palet şasisi ile dayanıklılığı artırın ve yumuşak yük geçişleri sağlar.
  • Uzun cıvatalar, en yoğun çalışmaların üstesinden gelmeye yardımcı olmak için büyük kule dönüş yatağını sabitler.
  • Daima yanınızdayız. Cat Temsilcisi Ağı, yardıma ihtiyacınız olduğunda yanınızdadır.

OPERATÖR RAHATLIĞI VE KONTROL

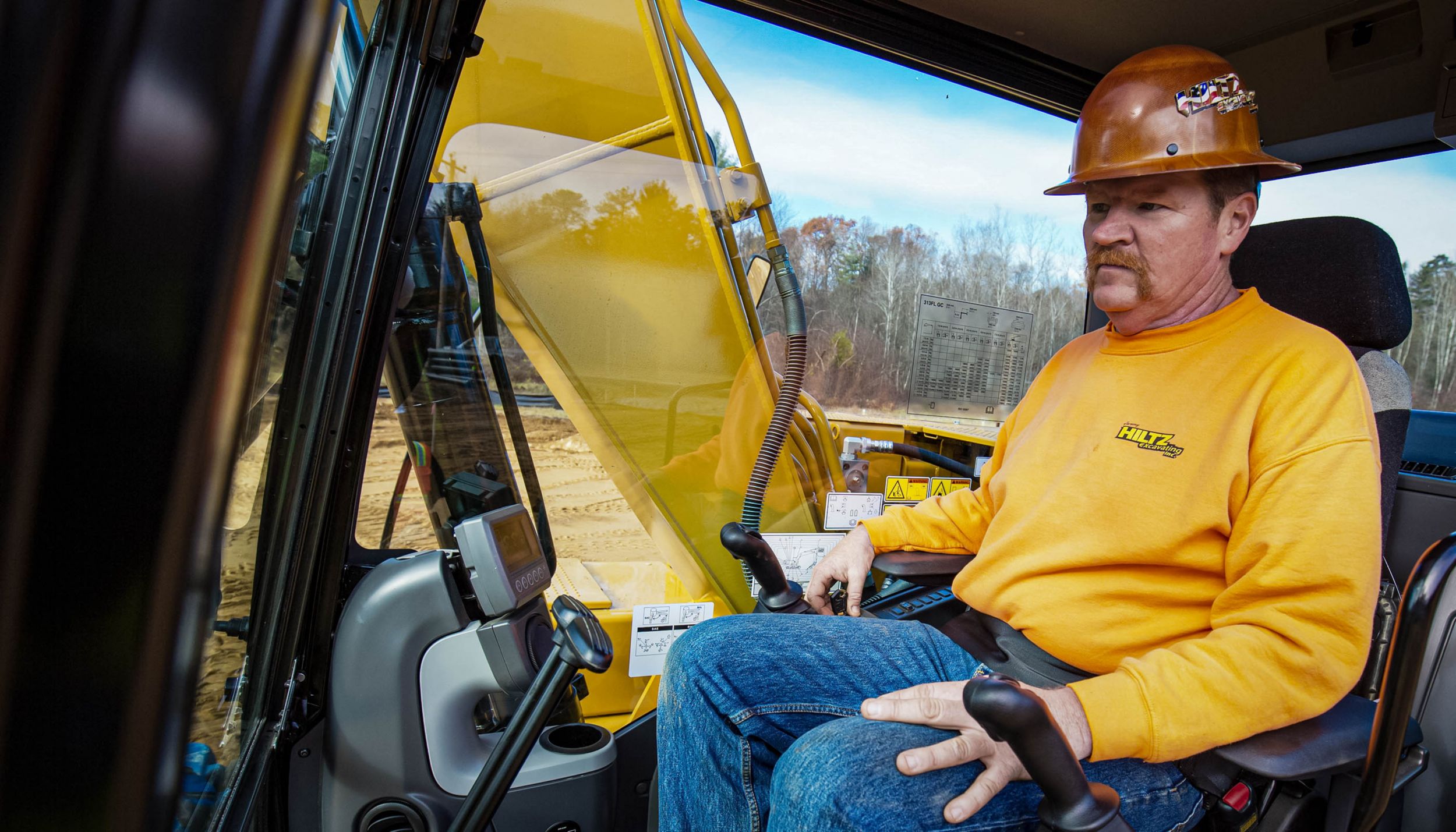

  • Çevrenizin farkında olmanızı sağlamak için operatör koltuğundan mükemmel görüş sağlayan geniş ve sessiz bir kabinde rahat ve güvenli bir biçimde çalışın. Güncellenmiş, ayarlanabilir koltuk konforu artırır ve operatör yorgunluğunu azaltır.
  • Erişmesi kolay kontroller ve anahtarlar ile ekskavatörü zahmetsizce yönetin.
  • Standart olarak sunulan, 42 dilde programlanabilir LCD monitör ile kolayca gezinin.
  • Koltuğun altında ve arkasında ve baş üstünde yer alan geniş kabin içi depolama alanlarıyla eşyalarınızı zahmetsizce saklayın. Kabinde ayrıca bardak tutucu, belge tutucu ve elbise askısı bulunur.
  • Isıtma, havalandırma ve soğutma (HVAC) sistemi, gürültü seviyelerini azaltır; otomatik klima kontrolü tutarlı kabin sıcaklığı sağlar.
  • Kumanda kolu konsollarını ve kolçakları rahat edeceğiniz şekilde göre ayarlayın.
  • Kişisel cihazları bağlamak için yardımcı ses bağlantı noktasını kullanın.

YERLEŞİK GÜVENLİK ÖZELLİKLERİ

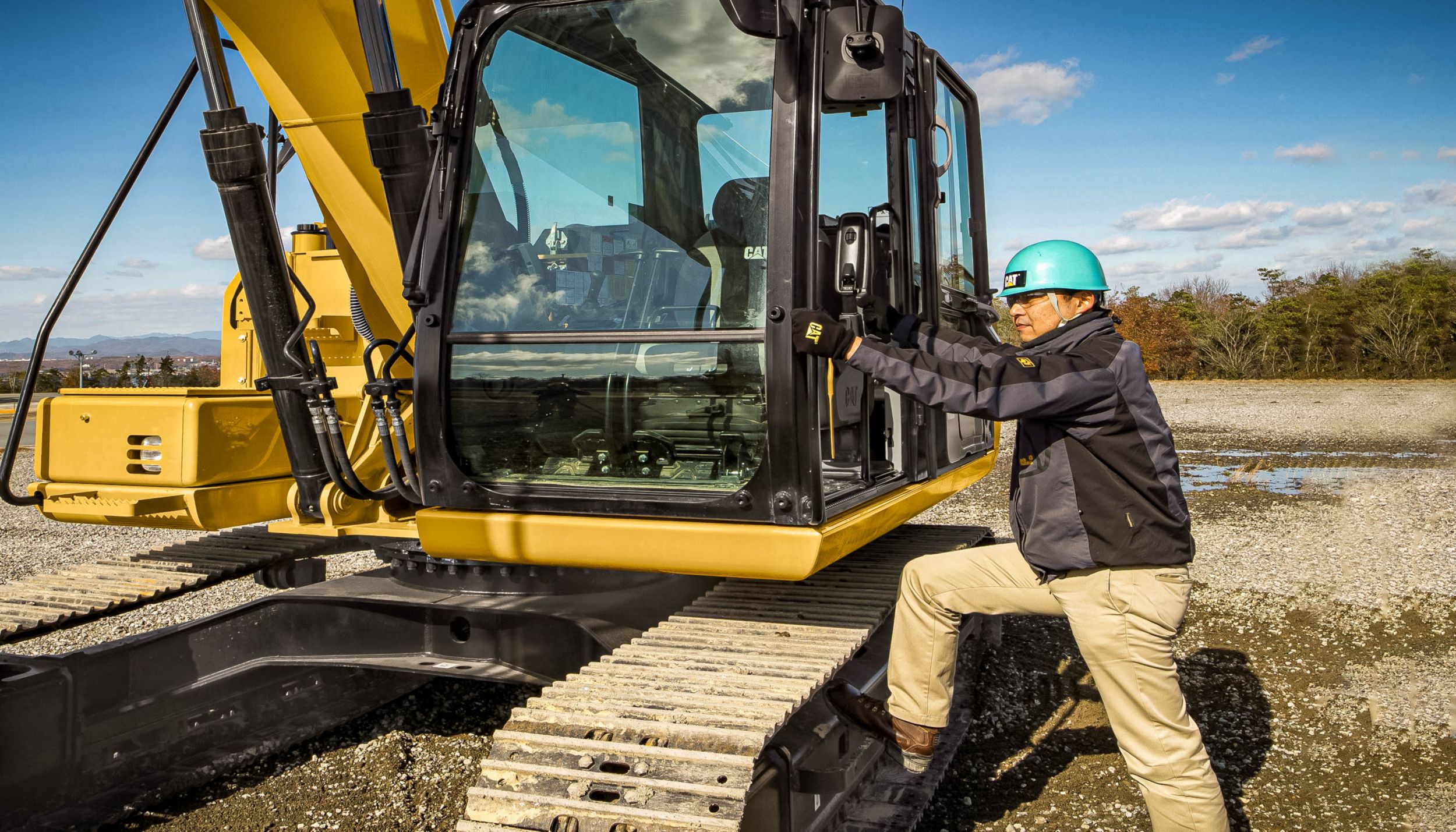

  • Devrilme Koruma Yapısı (ROPS) sertifikalı kabin, size güvenli bir çalışma ortamı sunar.
  • Hidrolik aktivasyon kaldıracı, tüm hidrolik işlevleri kilitler.
  • Kaymayı ve takılmayı azaltmak amacıyla kullanılan tırabzanlar, kaymayı önleyen kaplama ve havşa cıvataları ile kabine güvenli şekilde girip çıkın ve üst yapıda güvenle yürüyün.
  • Fan korumaları, motor soğutma fanı ile temas etme riskini azaltır.
  • Zemin seviyesi motor durdurma anahtarı ile acil durumda motoru hızlı ve kolay şekilde durdurun.
  • Acil durumlarda güvende kalın. Arka cam bir tali çıkış sistemine sahiptir.
  • Opsiyonel geri görüş kamerası ve aynalar ile görüş imkanını artırın.
  • Opsiyonel Düşen Nesne Koruma Sistemi (FOGS) ile düşen nesnelerden kendinizi koruyun.

AMACA YÖNELİK ÜRETİLMİŞ CAT ATAŞMANLARI

  • Opsiyonel yardımcı hidrolikler ile ataşmanları hızlı ve kolay şekilde değiştirin.
  • Tırnaklar, kovalar, kırıcılar ve kaplinler gibi çeşitli ataşmanlarla çalışma olanaklarınızı genişletin.
  • Cat temsilcileri, ataşmanları çalıştıracak hidrolik kitlerini düzgün şekilde takarak makinenizin çalışma ömrü ve kârınız en üst seviyeye çıkarır.

Standart Donanımlar

  • NOT
    • Standart ve opsiyonel ekipman değişiklik gösterebilir. Ayrıntılar için Cat temsilcinize danışın.
  • BOM VE STİKLER
    • 4,65 m (15 ft 3 inç) uzanma bomu
    • R 2,5 m (8 ft 2 inç) stik
  • KABİN
    • ROPS, standart ses yalıtımı
    • Mekanik olarak ayarlanabilir koltuk, kolçak ve konsol
    • 109 mm (4,3 inç) renkli LCD monitör
    • Otomatik iklim kontrolü
    • Yardımcı ses portu
    • Çıkarılabilir el kolları olan seyir kumanda pedalları
  • CAT CONNECT TEKNOLOJİSİ
    • Cat Product Link
  • ELEKTRİK SİSTEMİ
    • 12 V, 10 A güç kaynağı
    • Sol taraf bom lambası
    • Zaman gecikmeli kabin lambası
  • MOTOR
    • C3.6 Tier 4 Final, Kademe IIIB dizel motor
    • 2300 m (7500 ft) rakım kapasitesi
    • Manuel besleme pompası
    • Otomatik motor devri kontrolü
    • Yan yana soğutma sistemi
    • -18 °C soğuk çalıştırma özelliği
    • Rölantide motor kapatma işlevi
  • HİDROLİK SİSTEM
    • Bom ve stik rejenerasyon kontrolü
    • Tersine dönüş sönümlendirme valfi
    • Otomatik kule dönüş freni
    • Yüksek performanslı hidrolik geri dönüş filtresi
  • SERVİS VE BAKIM
    • S·O·S soğutucu sıvı numune alma portu
  • GÜVENLİK VE EMNİYET
    • Tek tuşlu güvenlik sistemi
    • Yakıt depolarında kapak kilitleri
    • Kilitlenebilir harici ataşman/depolama kutusu
    • Sinyal/uyarı kornası
    • Yardımcı motor kapatma anahtarı
    • Arka pencere, acil durum çıkışı
    • Geri görüş aynası, sağ yan ayna ve sol yan ayna
  • ALT TAKIM VE YAPILAR
    • 2,45 mt (2,7 t) arka ağırlık
    • Alt şaside çekme halatı bağlantı halkası
    • Gres yağlamalı palet (GLT2), reçine keçe ile

İsteğe Bağlı Donanımlar

  • NOT
    • Standart ve opsiyonel ekipman değişiklik gösterebilir. Ayrıntılar için Cat temsilcinize danışın.
  • ELEKTRİK SİSTEMİ
    • Halojen sağ taraf bom lambası
  • MOTOR
    • -25 °C (-13 °F) soğuk çalıştırma özelliği
  • HİDROLİK SİSTEM
    • Yardımcı hidrolikler
    • Hızlı ataşman değiştirici hattı
    • Bom ve stik indirme kontrol valfi
    • Bom ve stik kaçırma azaltma valfi
    • İki yönlü kontrol düzeni değiştirici
    • Orta basınç hattı
    • Yüksek basınç hattı
  • GÜVENLİK VE EMNİYET
    • Cıvata monteli FOGS
    • Arka ve yan görüş kamerası
  • ALT TAKIM VE YAPILAR
    • 500 mm'lik (20 inç) üç tırnaklı pabuçlar
    • 600 mm'lik (24 inç) üç tırnaklı pabuçlar
    • Bölümlü iki parça palet istikamet koruması
